Eine runde Sache

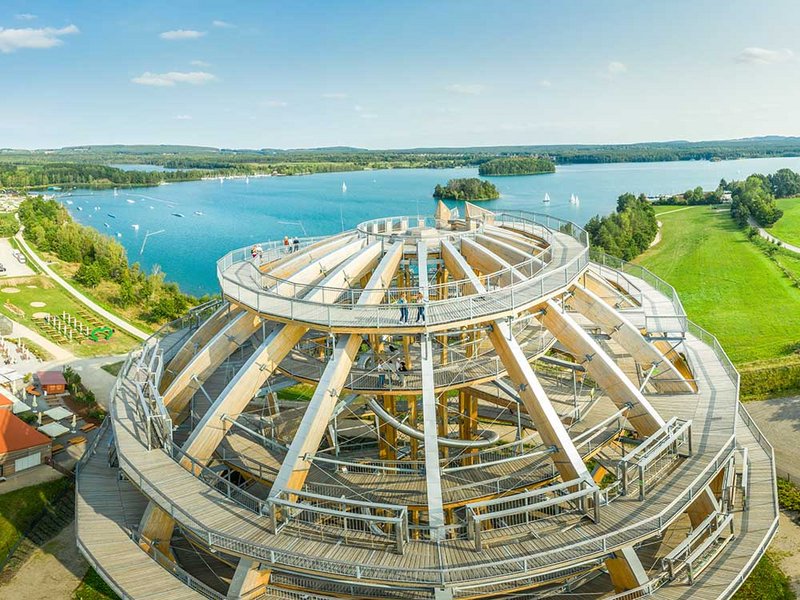

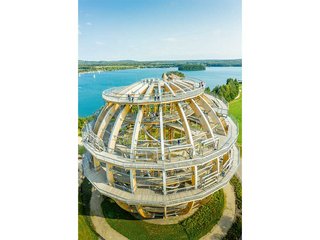

40 Meter ragt die Erlebnisholzkugel empor. Diese etwas andere Art von Aussichtsplattform überblickt den Steinberger See und steht mittendrin im künstlich geschaffenen Oberpfälzer Seenland. Von der Vergangenheit – den fast zwei Jahrhunderten des Braunkohletagebaus – ist nichts mehr zu ahnen. Stattdessen sieht man am grössten See im Nordosten Bayerns sommers Segelboote, Wakeboarder, Schwimmerinnen, Velofahrer, Spaziergängerinnen – und seit 2019 die Erlebnisholzkugel.

Text Sandra Depner | Fotos Corvin Ölschläger, Hess Timber GmbH; Harald Hünn; Jo Zeitler; inMotion Park Seenland GmbH | Pläne Hess Timber GmbH

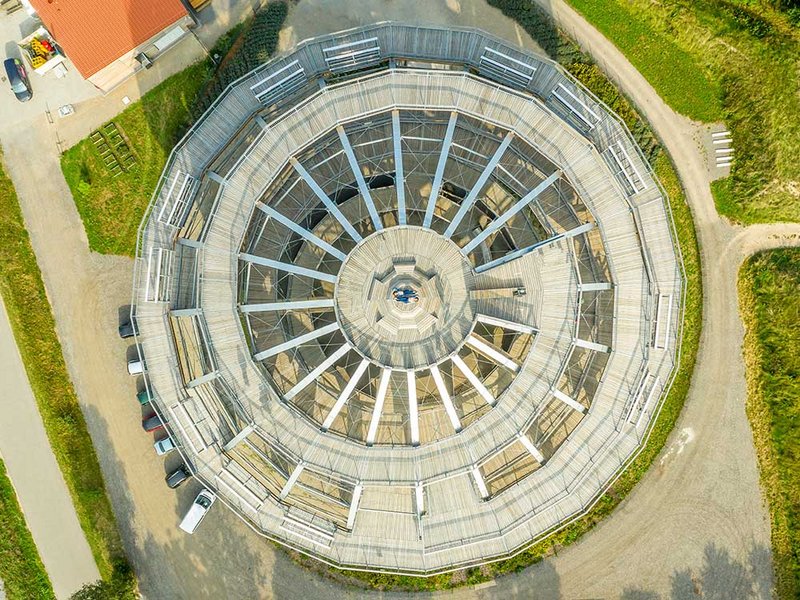

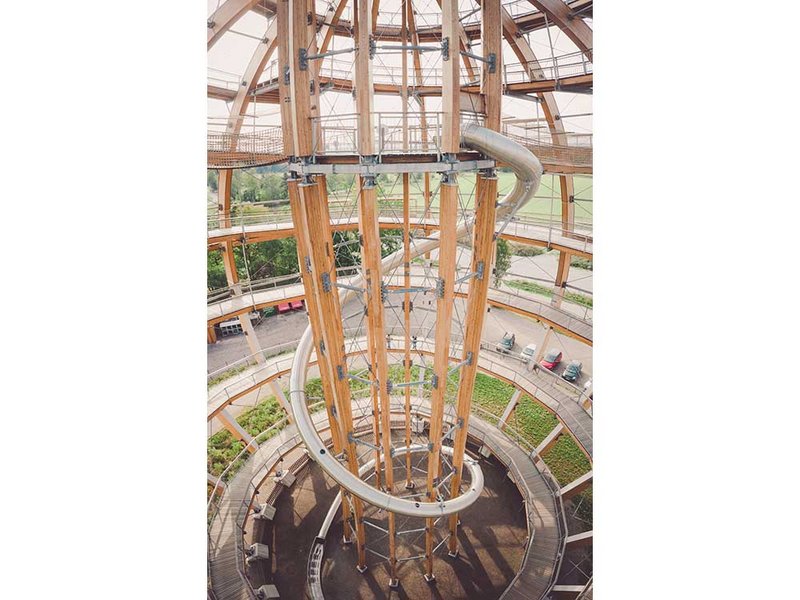

Mit seiner direkten Lage am See und einer guten Verkehrsanbindung ist das Bauwerk ein beliebtes Reiseziel. Laut Angaben des Betreibers handelt es sich um die grösste Holzkugel der Welt, die über eine barrierearme Rampe gleichzeitig bis zu 950 Menschen aufnehmen kann. Auf einer Länge von 600 Metern windet sich der Weg spiralförmig in die Höhe – zuerst um den inneren Turm und später aussenliegend um die Kugel herum. Auf den Balkonen sind Erlebnis- und Bewegungsstationen platziert. Den besonderen Kick versprechen zwei wackelige Hängebrücken auf Ebene des mittleren Podests. Von hier aus bietet sich übrigens auch die Abkürzung nach unten an: eine spindelförmige Rutsche, die aus 28 Metern Höhe direkt abwärts führt.



627 m³ Brettschichtholz
3300 m² Verkleidungsplatten aus Lärche
Rampe: 600 Meter lang, 6 Grad Steigung
Gewicht: 500 Tonnen

Kai Vahle ist Projektmanager bei Hess Timber. Das im bayerischen Kleinheubach ansässige Unternehmen ist auf den Holzingenieurbau spezialisiert und hat einige aufsehenerregende Referenzbauten im Portfolio: unter anderem das Kulturzentrum La Seine Musicale im Westen von Paris, das Headquarter von Google in London und Bunji Place, ein Freizeitzentrum im Grossraum Melbournes. Allesamt Projekte, die kreative und komplexe Architektur mit präziser Holzbautechnologie vereinen. Wie geht man ein solch komplexes Projekt wie die Erlebniskugel an? Vahle gab 2020 im Rahmen eines Webinars genaue Einblicke in den Planungs- und Bauprozess. Und fing dabei ganz vorne an: «Wir erhielten den Auftrag, eine begehbare Holzkugel zu bauen. Der Investor stellte sich nicht nur ein Leuchtturmprojekt für die Region vor. Der Turm sollte auch architektonisch sehr hohen Ansprüchen genügen.» Bereits 2016 wurde Hess Timber damit beauftragt, den Holzbau zu planen und gemeinsam mit dem Generalunternehmer und Partner, der österreichischen Almholz VertriebsgmbH, ein ganzheitliches Logistik- und Montagekonzept zu entwickeln.

835 Holzbauteile
40 000 Schrauben
190 Tonnen Stahl
18 000 Bolzen
660 Zugstangen

Kugel aus zwei Türmen

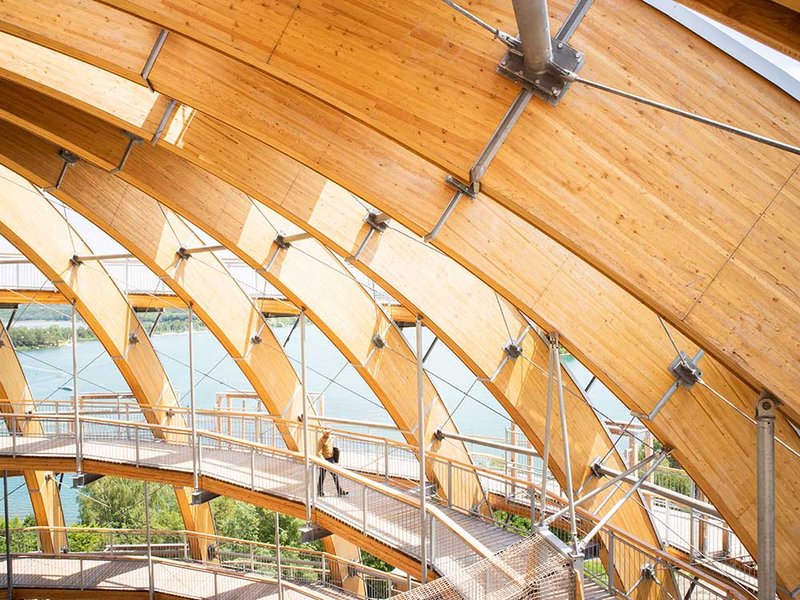

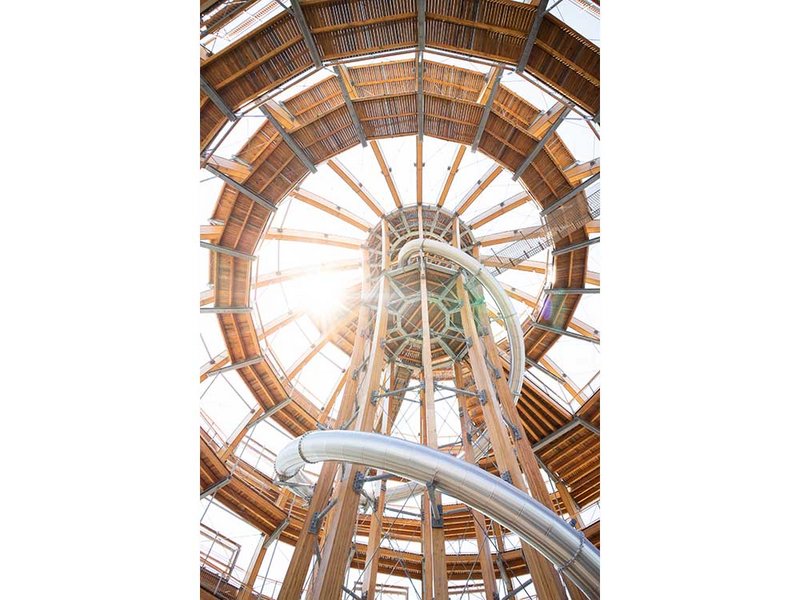

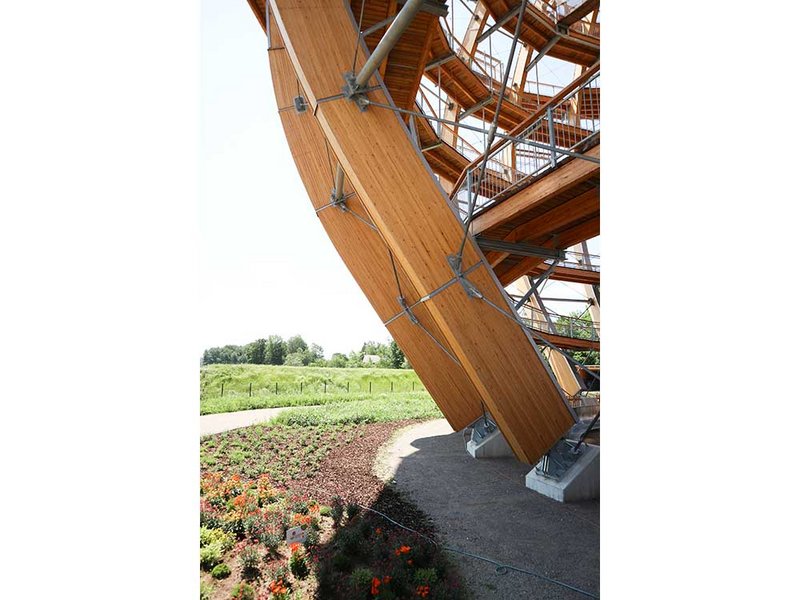

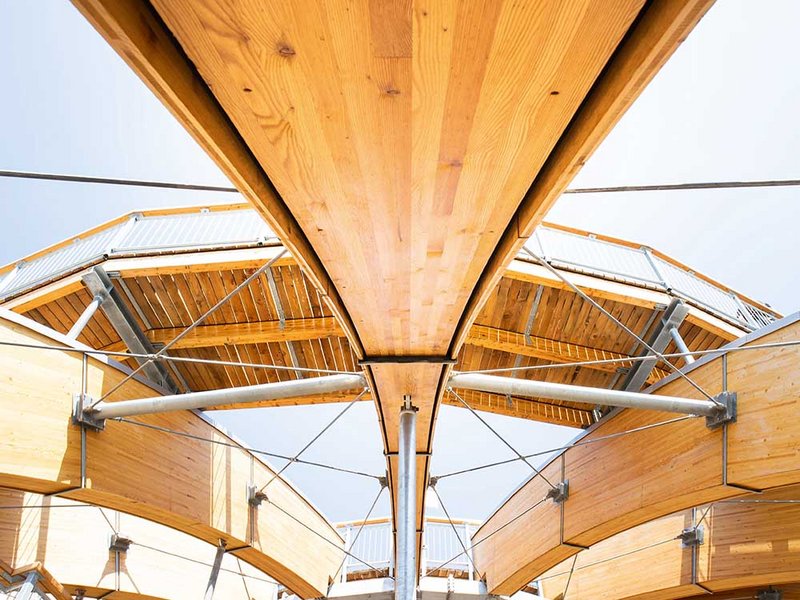

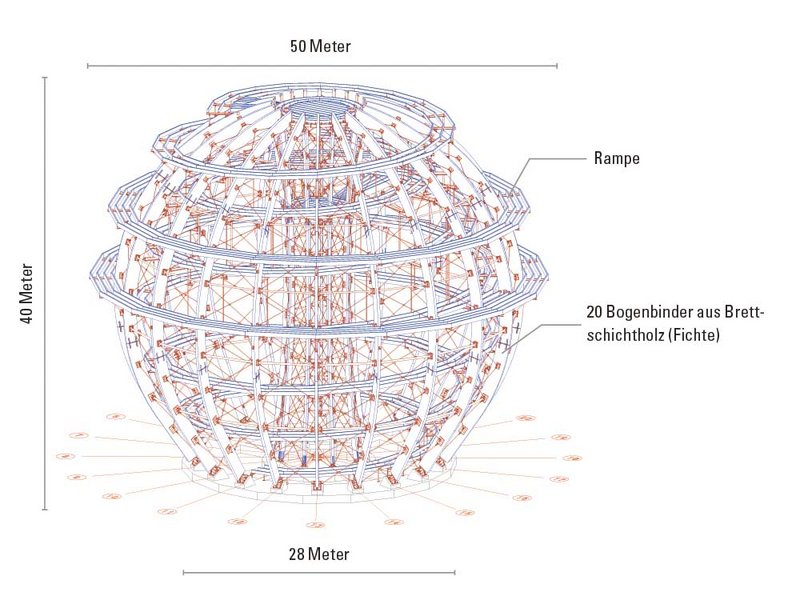

Zehn Achsen aus Lärchen-Brettschichtholz mit Längen von 30, 26 beziehungsweise 10 Metern bilden den Innenturm. Er ist unterteilt in zwei Segmente: Das untere reicht vom Erdboden bis zur mittleren Plattform auf 28 Metern Höhe; das obere von der mittleren Plattform bis zur Aussichtsplattform auf 40 Metern (siehe Abbildung 3 und 4). Die Aussteifung erfolgt über acht Stahldruckstabreihen und einen Stahlzugstab-Systemverband. Witterungsschutz bieten unter anderem die luftumspülten Stahl-Holz-Druckanschlüsse. Diese ermöglichen ein schnelles Abtrocknen und verhindern somit stehendes Wasser. Die Stahl-Holz-Verbindungen der Kopf- und Fusspunkte sind mit Schlitzblechen und Stabdübelverbindungen realisiert. Sie geben der Kugel ihre Form: die 20 aussenliegenden Brettschichtholzelemente aus Fichte, 55 Meter lang, ein Bogenstich von 15 Metern, jeweils 17 Tonnen schwer. Sie bilden das Traggerüst des äusseren Turms und docken am Firstkreis des Innenturms an. Die äusseren Bauteile sind mit hinterlüfteten Dreischichtplatten aus Lärche verkleidet. An deren Stössen sowie bei den Stahldurchdringungen gewährleisten Blechverkleidungen, dass das Wasser abfliessen kann und die Aussenseite ausreichend hinterlüftet ist. Auf den witterungszugewandten Schmalseiten schützen Abdeckungen aus Aluminiumblech die Binder. Die Unterseiten und damit dem Wetter abgewandten Schmalseiten sind ebenfalls mit Dreischichtplatten verkleidet. Die Turmaussteifung erfolgt über ein Zugstabsystem und Druckrohre. Die 20 Brettschichtholzbinder wurden im Hess-Timber-Werk in Kleinheubach vorgefertigt: Jeder davon in drei einzelnen Teilen – das vereinfachte den Transport – sowie mit vormontierten Stahlanschlüssen für die Druckringe und die Zugstäbe. Die Binder wurden vor Ort an den Stössen verbunden. In nur fünf Tagen waren die äusseren Achsen der Kugel aufgerichtet.

Spiralförmig in die Höhe
Ohne Rampe keine Besucher: Der 600 Meter lange, sechs Grad geneigte Fussweg führt auf Brettschichtholzträgern aus Lärche, kombiniert mit einem konisch aufgetrennten Lärchenbohlenbelag, nach oben. Die von der Almholz VertriebsgmbH im Werk vorproduzierten Wegelemente wurden auf der Baustelle mit segmentierten Geländern ergänzt und im Ganzen per Kran auf die Stahlträger und Stahlrohrabhängungen eingehoben. Eine Arbeit, die eine grosse Geschicklichkeit der Kranführer erforderte, da die Wegelemente zwischen den zuvor montierten Kugelbindern eingefädelt werden mussten.

Mit seinem Tragwerk aus 835 präzise vorgefertigten Holzbauteilen gleicht die Kugel einem riesigen Puzzle. Ein Puzzle, das architektonisch wie auch ingenieurbautechnisch höchsten Ansprüchen genügen muss, ohne dabei den konstruktiven Witterungsschutz zu vernachlässigen. Die Erlebnisholzkugel Steinberg am See ist immerhin auf eine Standzeit von 30 Jahren ausgelegt. dieholzkugel.de, hesstimber.com
